공압 고무 펜더

Andy Marine은 공압 고무 펜더의 연구 및 생산을 전문으로 하는 대규모 중공업 기업입니다. 공압식 고무 펜더는 내부에 압축 공기가 들어 있는 합성 코드 강화 고무 시트로 제작되어 물 위에 떠 있을 수 있으며 두 선박 사이 또는 물 위에서 서로 나란히 올 때 선박과 접안 구조물 사이에서 충격 흡수 장치로 작동합니다.

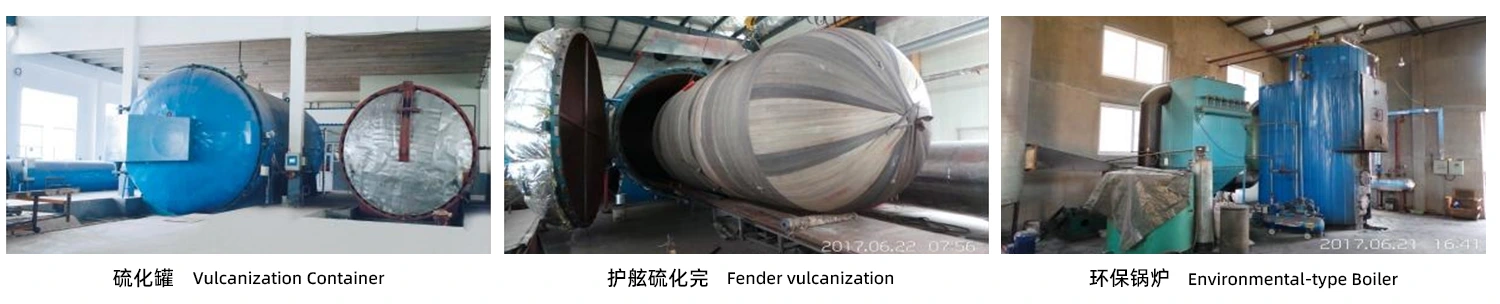

공압 고무 펜더 본체는 내부 고무층, 강화 코드층 및 외부 고무층으로 구성됩니다. 이 모든 층은 함께 가황 처리됩니다. 외부 스킨 고무 컴파운드는 코드 레이어와 내부 고무를 보호하는 동시에 악천후 시 마모를 포함한 격렬한 사용을 견딜 수 있도록 설계 및 제조되었습니다. 합성 타이어 코드 층은 하중과 응력을 고르게 분산하도록 배열 및 설계되어 펜더 내부 공기압을 유지합니다. 내부 고무 컴파운드는 자동차 타이어의 내부 튜브와 동일한 컴파운드를 활용하여 완전 밀폐되도록 설계되었습니다.

문의 보내기

제품 설명

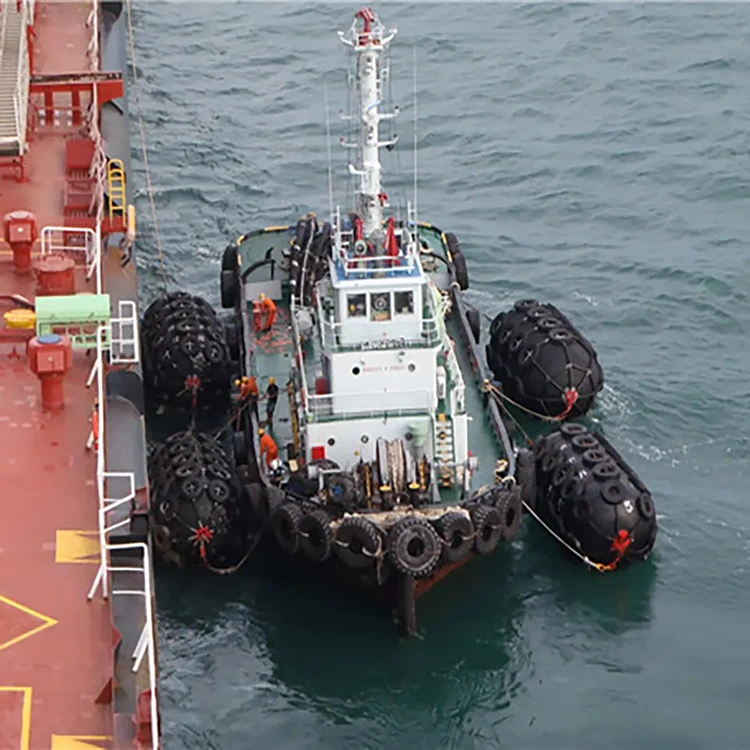

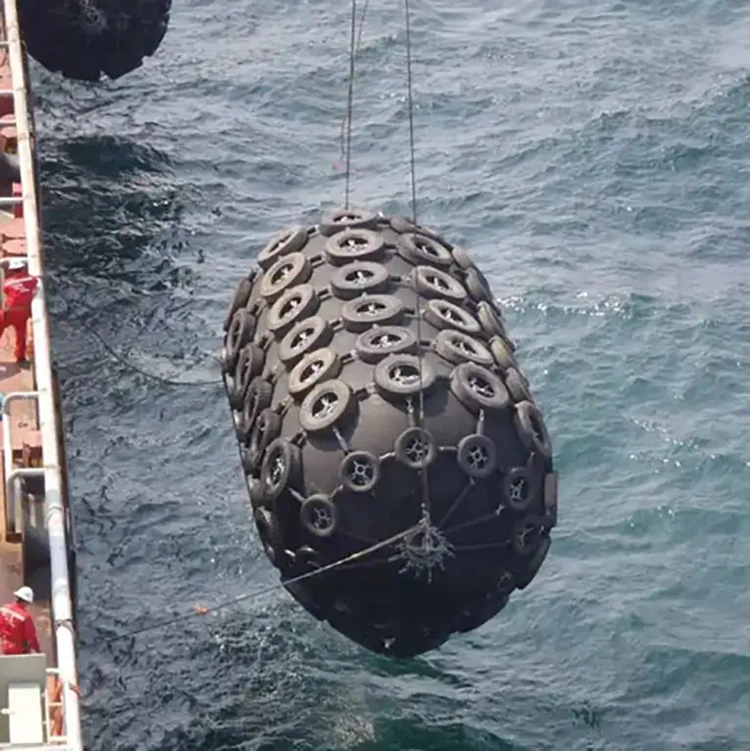

공압 고무 펜더는 오늘날 전 세계 해양 응용 분야를 위한 선도적인 충돌 방지 장치입니다. 이 펜더는 내부에 압축 공기가 포함된 합성 코드 강화 고무 시트로 만들어져 물 위에 떠 있을 수 있고 보호 매체로 작동할 수 있습니다. 따라서 공압 고무 펜더는 선박 대 선박(STS) 이송 작업 및 선박 대 부두(STD) 접안 및 계류 작업 시 충돌에 대한 중요한 보호 매체 역할을 합니다.

공압 고무 펜더는 선박에 작용하는 낮은 단위 표면 압력으로 막대한 에너지를 흡수한다는 장점이 있습니다. 따라서 공압 고무 펜더는 대형 유조선, LPG 선박, 해양 플랫폼, 벌크 선 및 부유 구조물, 대형 부두, 항구 및 부두에서 광범위하게 사용되는 이상적인 선박 보호 매체가 되었습니다.

건축 특징

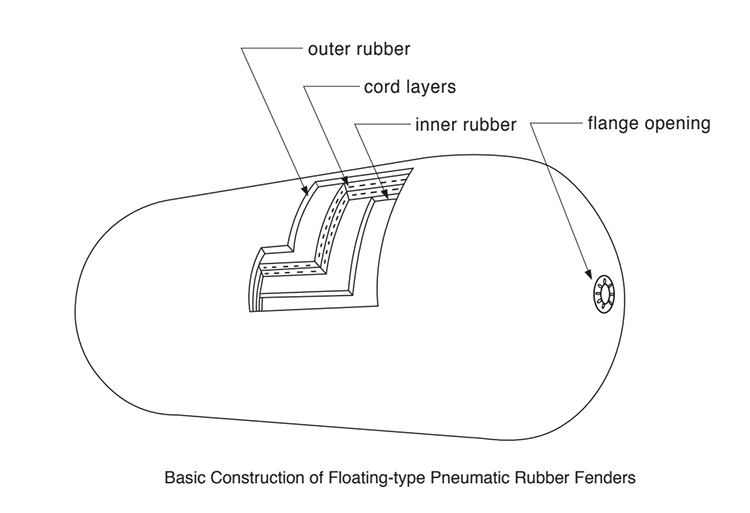

기본 본체 구조가 외부 고무층, 합성 코드 강화 고무층 및 내부 고무층으로 구성된 플로팅 공압 고무 펜더는 양쪽 끝에 반구형 헤드가 있는 일종의 원통형 에어백입니다.

외부 고무:펜더 외부를 덮는 외부 고무층은 코드층을 보호하고 내부 고무층은 마모 및 기타 외부 힘으로부터 보호합니다. 이 화합물은 어떠한 기후 조건과 거친 사용에도 견딜 수 있는 충분한 인장 강도와 인열 강도를 가지고 있습니다. 색상은 검정색이 기본이며, 요청에 따라 회색, 크림색 등 다른 색상도 가능합니다.

내부 고무:고무 멤브레인의 라이너는 펜더 내부의 가압된 공기를 밀봉합니다.

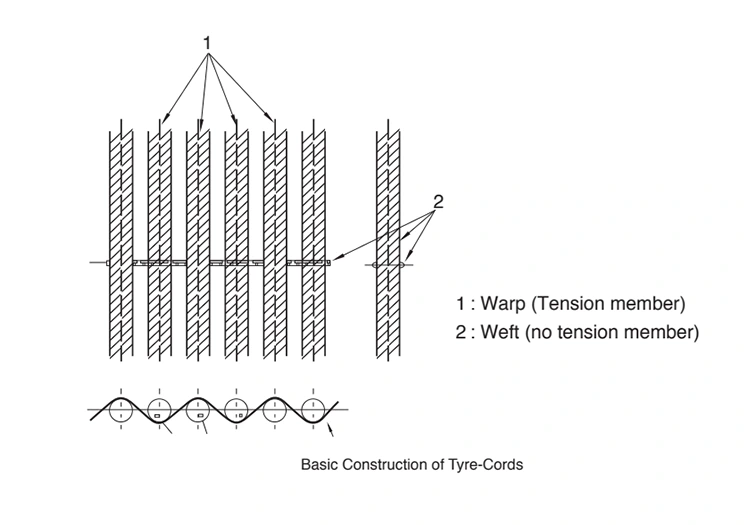

코드 레이어:타이어에 일반적으로 사용되는 합성 타이어 코드로 만들어진 보강 코드 층은 내부 압력을 유지하기 위해 이상적인 각도로 배열되어 강력하고 효율적인 보강을 제공하고 응력을 고르게 분산시킵니다.

안전 밸브:대형 펜더에는 펜더가 실수로 과도하게 압축되었을 때 과도한 내부 압력을 방출하기 위한 안전 밸브가 장착되어 있습니다.

플랜지 오프닝:공기 밸브 또는 안전 밸브를 조정할 수 있는 강철 플랜지가 펜더에 장착됩니다.

금속 액세서리:샤클, 견인 링, 스위블, 체인 네트를 포함한 공압 펜더의 모든 관련 금속 부속품은 스테인레스 스틸과 해수 부식에 강한 용융 아연 도금(HDG)으로 만들어집니다.

공압 고무 펜더 유형

초기 내부 압력 등급

Andy Marine 공압 고무 펜더에는 두 가지 초기 압력 등급이 있습니다.

가) 공압 50 (초기내부압력 50kPa)

나) 공압 80 (초기내부압력 80kPa)

Andy Marine 공압 고무 펜더에는 두 가지 유형이 있습니다.

1)유형 Ⅰ - 슬링형 펜더

펜더는 보호망 없이 사용하도록 설계되었습니다. 무게가 가볍기 때문에 다루기가 쉽습니다.

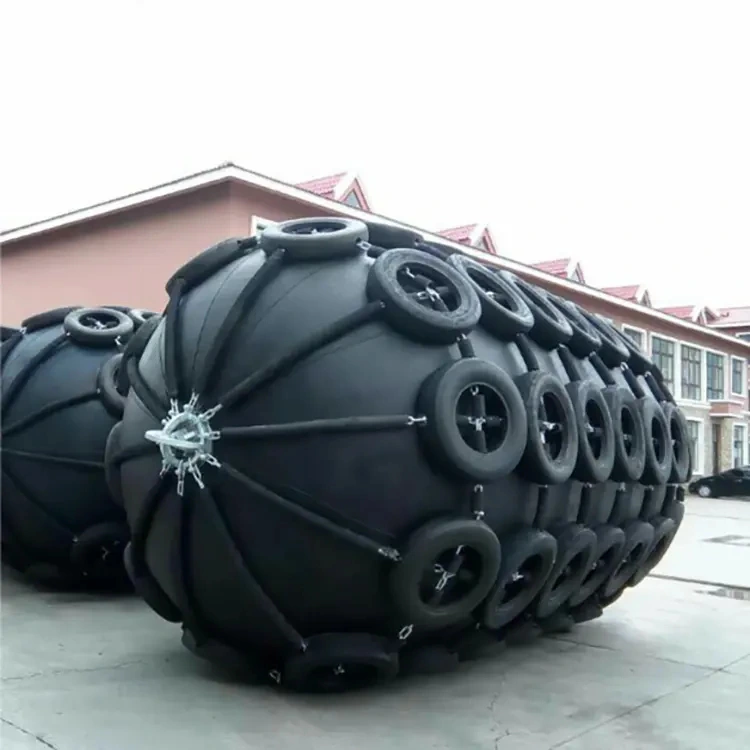

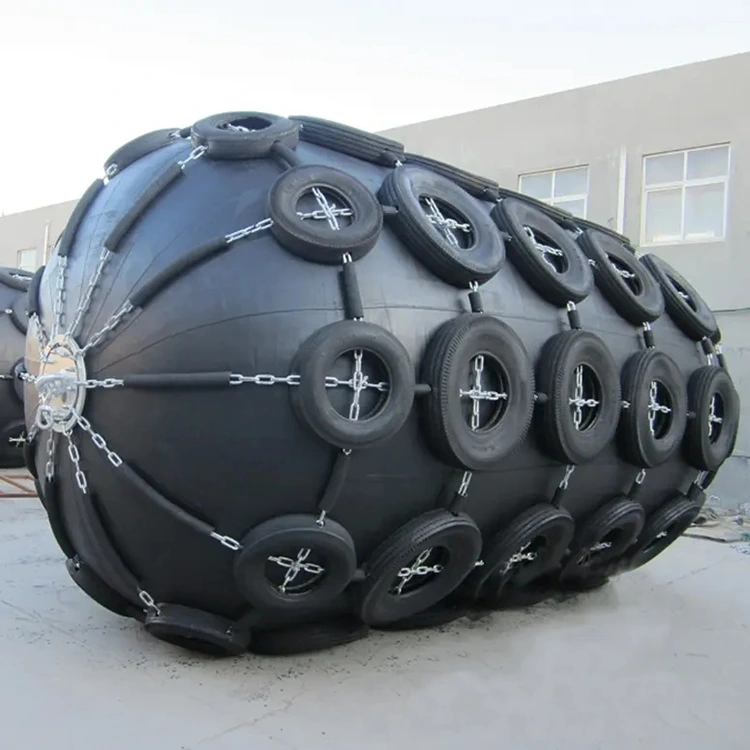

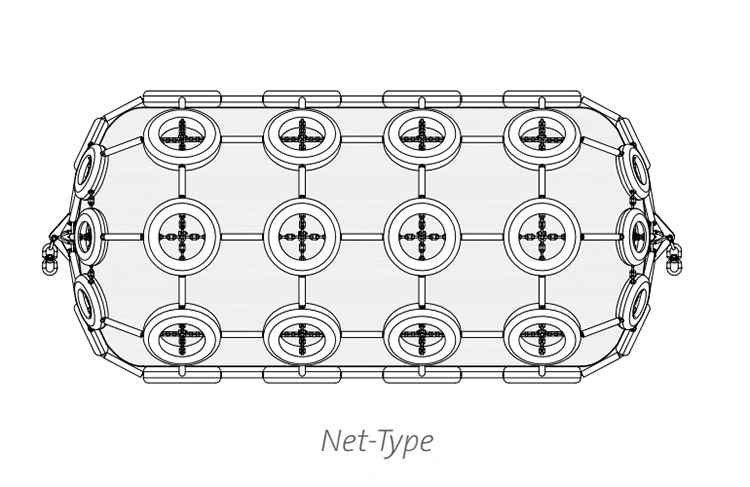

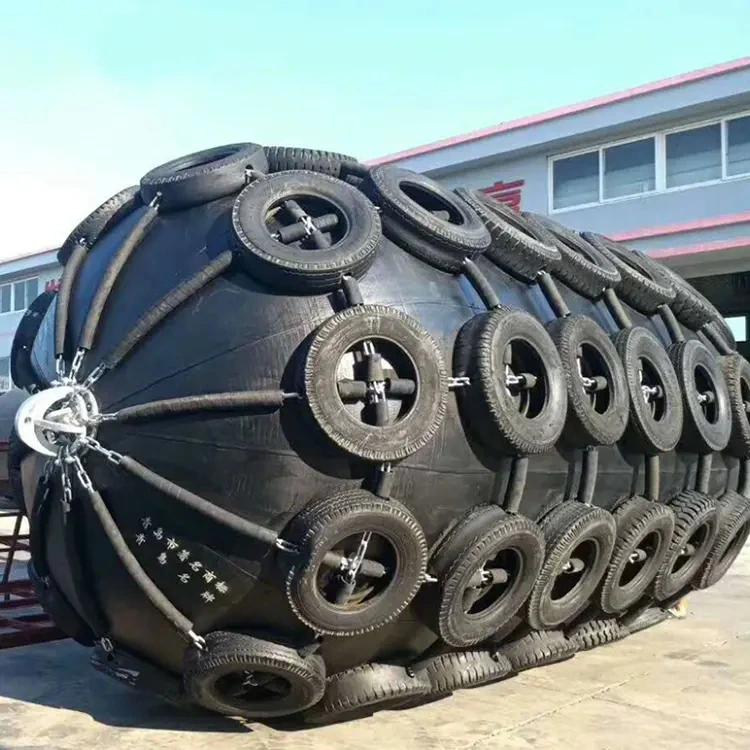

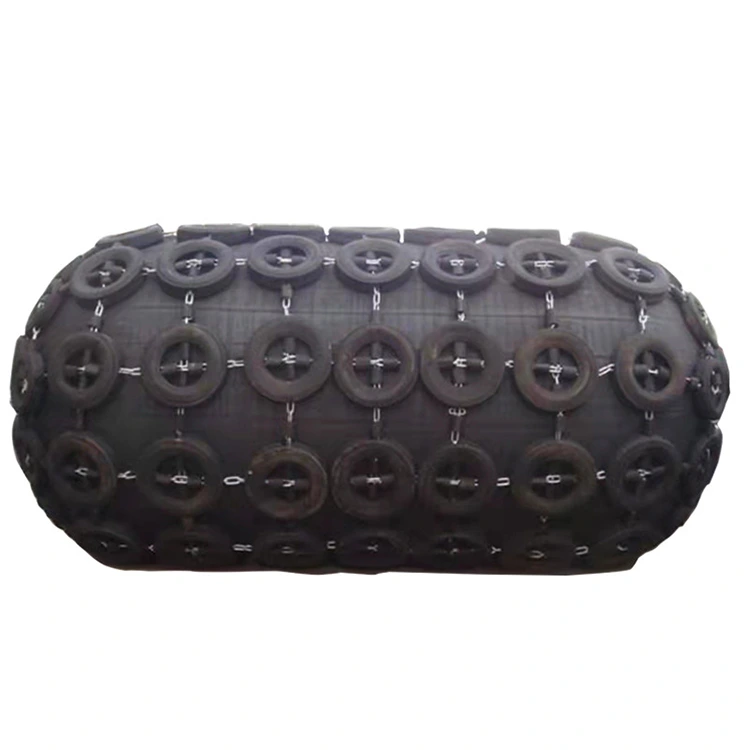

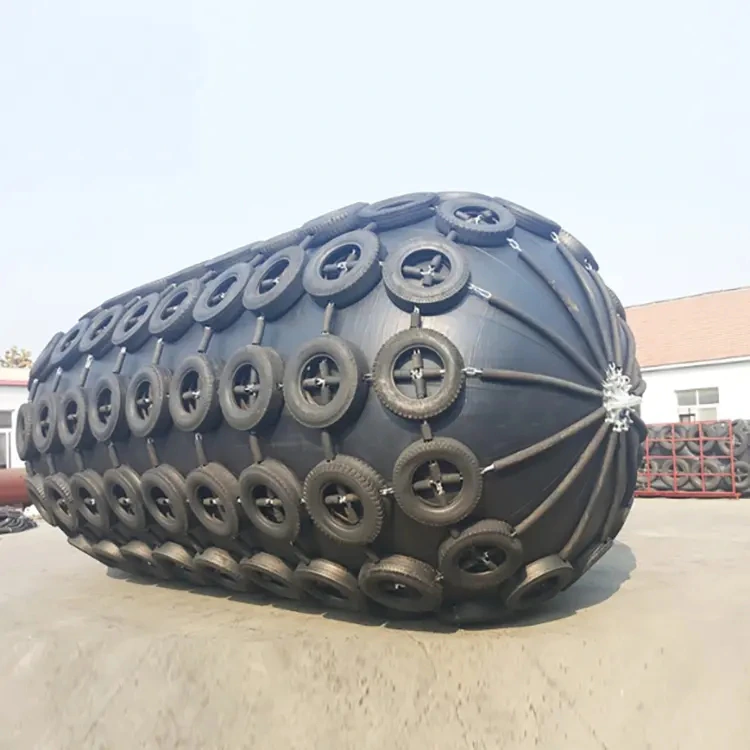

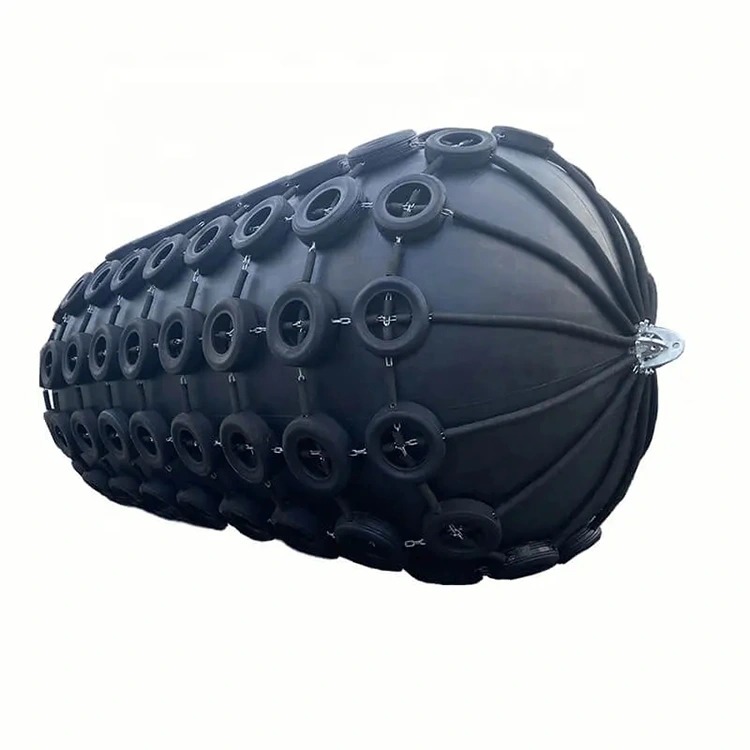

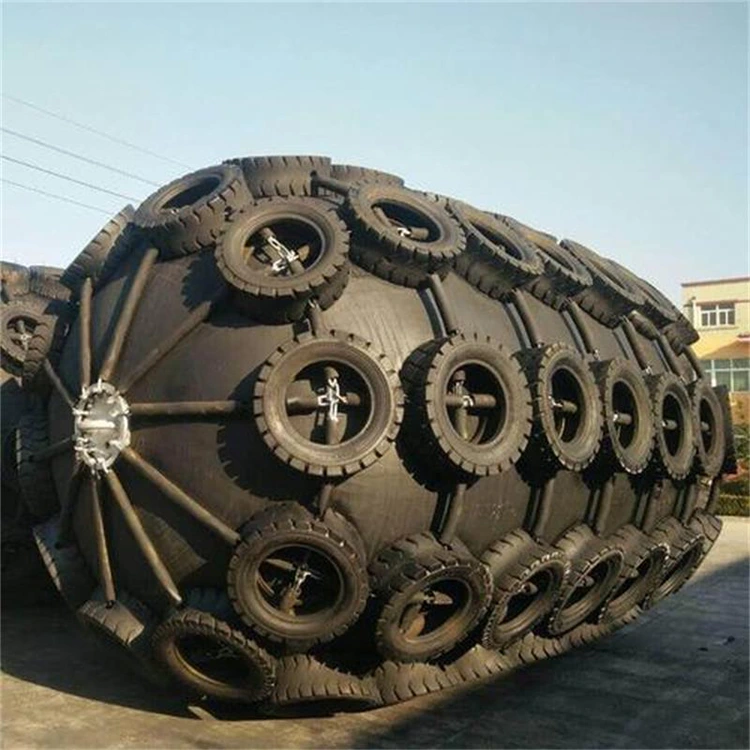

2) Type Ⅱ - 네트형 펜더

펜더는 체인으로 구성된 보호망으로 덮여 있으며 일반적으로 타이어 또는 고무 슬리브로 덮여 있습니다.

응용 프로그램이 다양하기 때문에 Andy Marine은 순 변형, 다양한 색상 및 다양한 엔드 피팅과 같은 고객의 다양한 요구 사항을 충족하도록 디자인을 조정할 수 있습니다.

공압 고무 펜더 장점

• lSO17357:2002 준수

• 안전성과 신뢰성 향상

• 낮은 계류력

• 조류에 적응 가능

• 낮은 유지관리 비용

• 낮은 반력 및 선체 압력

• 가장 비용 경쟁력 있는 시스템

• 전단력에 대한 이점

• 간단하고 저렴한 설치 비용

• 다양한 옵션 피팅

공압 고무 펜더 크기

사양	초기 내부압력 P0=50kpa(0.5kgf/cm2)			초기 내부압력 P0=80kpa(0.8kgf/cm2)
직경*길이 (mm)	구의 무게(kg)	반력 (KN)	보장된 에너지 (KJ)	구의 무게(kg)	반력 (KN)	보장된 에너지 (KJ)
500*1000	25	64	6	25	85	8
600*1200	32	86	10	32	108	13
700*1500	50	137	17	50	180	24
1000*1500	80	182	32	80	239	45
1000*2000	100	257	45	125	338	63
1200*2000	120	297	63	165	390	88
1350*2500	165	427	102	226	561	142
1500*3000	315	579	153	370	761	214
1700*3000	405	639	191	436	840	287
2000*3500	590	875	308	632	1150	430
2500*4000	1050	1381	663	1110	1815	925
2500*5500	1333	2019	943	1410	2653	1317
3000*5000	1880	2000	1050	2155	2709	1571
3000*6000	2160	2488	1312	2470	3292	1888
3300*4500	2020	1884	1175	2300	2476	1640
3300*6000	2300	2783	1675	2600	3652	2338
3300*6500	2700	3015	1814	3080	3961	2532
3300*10600	4403	5257	3067	5020	6907	4281
4500*9000	6554	5747	4752	7470	7551	6633
