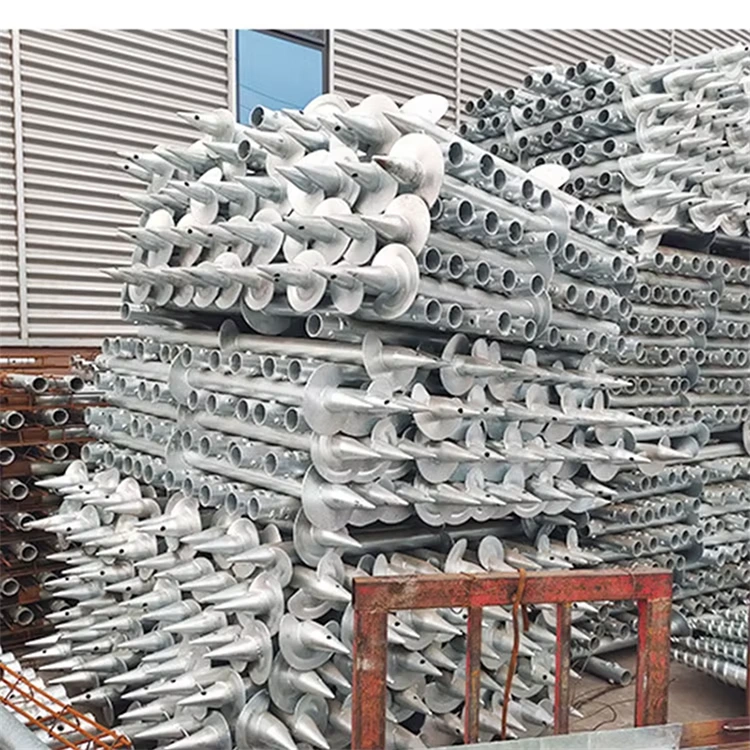

나선형/나사말뚝

나선형 파일(또는 나사 파일)은 기계적으로 토양에 직접 나사로 고정되는 나선형 블레이드(나선형 플라이트)가 있는 고강도 강철로 주로 만들어진 깊은 기초 구성 요소입니다. 이는 블레이드와 토양 사이의 압축 및 마찰에 의존하여 수직 압축, 인장 또는 수평 하중을 상부 구조에서 안정된 지지층으로 전달하여 안정적인 하중 지지 능력을 달성합니다.

1.헬리컬/스크류파일 제품특징

•빠른 시공: 회전식 관통으로 대규모 굴착 및 콘크리트 양생이 필요하지 않습니다. 단일 파일은 일반적으로 몇 분에서 수십 분 안에 완료될 수 있습니다.

•낮은 교란: 토양을 굴착하지 않고 옮겨서 환경에 미치는 영향을 최소화하고 도시 지역과 생태학적으로 민감한 지역에 적합하게 만듭니다.

•정량화 가능: 설치 토크는 베어링 용량과 직접적인 관련이 있으므로 실시간 검증 및 품질 관리가 가능합니다.

•부식 방지: 일반적으로 용융 아연도금 강철을 사용하며 해안 지역 및 동토와 같은 부식 환경에 적합합니다.

•재활용 가능: 임시 프로젝트를 꺼내서 재사용할 수 있어 친환경적이고 저탄소 환경을 조성합니다.

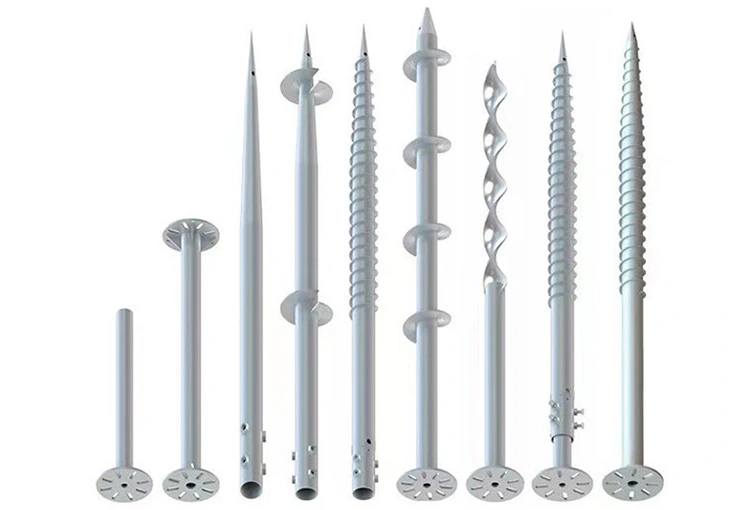

2.헬리컬/스크류 파일 핵심 부품

나선형 말뚝 기초 시스템은 세 부분으로 구성됩니다.

•중앙 강철 샤프트: 일반적으로 아연도금 또는 내부식성 강철 파이프/원형 강철로 제작되어 강도와 연결성을 제공합니다.

• 나선형 블레이드: 샤프트에 용접된 나선형 금속 블레이드로 파일이 토양에 박혀 있는 방식, 하중 지지력 및 지질 조건에 대한 적합성을 결정합니다.

• 연결 구성 요소: 상부 구조에 연결하거나 파일 샤프트를 확장하는 데 사용되는 플랜지, 조인트 또는 확장 섹션입니다.

각 구성 요소는 함께 작동하여 프로젝트를 위한 강력하고 안정적인 기반을 만듭니다. 나사산은 기초를 제자리에 고정하고 안전하게 유지하는 데 도움이 되며, 상단 브래킷은 건축 중인 모든 구조물을 고정하고 수평을 맞추는 데 사용할 수 있습니다.

3.헬리컬/스크류파일 생산공정

• 원자재 검사: 고강도 강철을 선택합니다. 도착 시 재료와 기계적 특성을 테스트한 후 자격을 갖춘 재료만 사용됩니다.

• 파일 샤프트 가공: CNC 절단, 파이프 롤링 및 교정은 정확한 치수와 직진도를 보장합니다.

• 나선형 블레이드 성형: 첨단 장비를 사용하여 나선형 블레이드를 성형하여 균일한 피치와 표준 치수를 보장합니다.

• 용접: 블레이드가 파일 샤프트에 용접되어 완전하고 안정적인 용접이 이루어집니다.

• 용접 처리: 용접 후 연삭 및 초음파 테스트를 통해 균열 및 다공성과 같은 결함을 제거합니다.

• 부식 방지: 전체 구조는 용융 아연 도금 처리되어 부식에 강하고 사용 수명이 긴 균일하고 두꺼운 아연 코팅이 이루어집니다.

• 완제품 검사 : 치수, 외관, 아연도금두께, 용접품질 등을 검사하여 전제품 검사에 합격합니다.

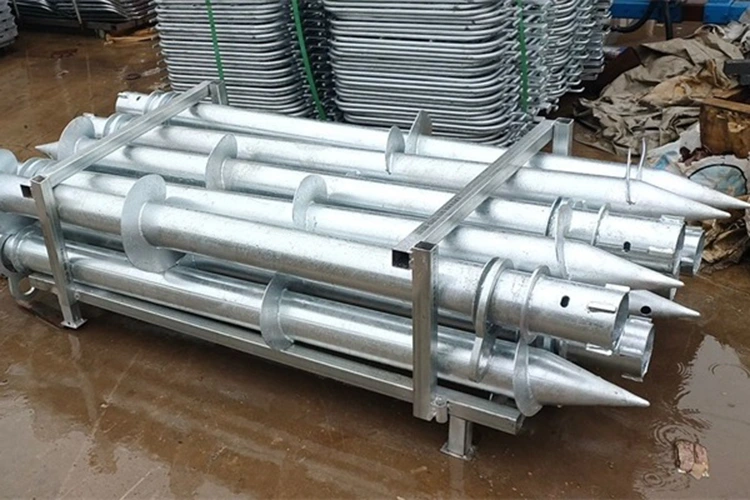

• 포장 및 배송: 보호 포장 및 분류된 적재로 손상되지 않은 운송이 보장됩니다.

4. 헬리컬/스크류 파일과 기존 파일 기초의 비교

스크류 파일

공법 : 회전식 나사 체결, 굴착 불필요

시공 속도: 빠르고, 10분 만에 단일 파일 완료, 즉시 사용 가능

환경에 미치는 영향: 소음 없음, 진동 없음, 흙 제거 없음

재활용성: 재활용 및 재사용 가능

지질 적응성 : 연약한 토양, 모래 토양, 동결 토양, 갯벌에 적합

비용 및 시간 : 저렴한 비용, 짧은 공사기간

전통말뚝기초(콘크리트말뚝)

공법 : 굴착, 거푸집 세우기, 콘크리트 타설

건설 속도: 느림, 경화에 7~28일 필요

환경에 미치는 영향: 높은 소음, 높은 진동, 높은 먼지, 높은 토양 제거율

재활용성: 재활용 불가

지질 적응성: 복잡한 지질 조건에 대한 적응력이 낮습니다.

비용 및 시간 : 고비용, 긴 공사기간

5. 헬리컬/스크류 파일의 적용

• 신에너지: 태양광 지지 구조물, 소형 풍력 터빈 기초

• 건축: 경량 강철 빌라, 이동식 주택, 통나무집 기초

• 도시 교통: 난간, 가로등, 광고판, 표지판

• 농업 온실: 온실, 포도 격자, 그늘 창고

• 전력 및 통신: 전신주, 통신탑, 기지국 기초

• 부두 및 수로: 플로팅 도크, 요트 선착장, 부두, 플로팅 플랫폼

• 정원 산책로: 목재 산책로, 파빌리온, 퍼걸러 기초

• 특수 지질 조건: 연약한 토양, 모래땅, 갯벌, 동토, 환경적으로 제한된 발굴 지역

6.FAQ

Q1. 나선형 파일 건설에 적합한 토양 유형은 무엇입니까?

나선형 파일은 점토, 모래, 미사, 성토 및 많은 입상 토양에서 잘 작동합니다. 밀도가 매우 높은 자갈이나 암석의 경우 사전 드릴링이나 기타 솔루션이 필요할 수 있습니다.

Q2. 나선형 파일을 제거하거나 재사용할 수 있나요?

예. 역설치 공정을 통해 말뚝 기초를 완전히 제거할 수 있어 임시 작업이 가능하고 스크랩 및 폐기물을 줄이고 재배치 전략을 지원합니다.

Q3. 헬리컬 파일의 비용은 다른 파일 기초와 어떻게 비교됩니까?

많은 건설 현장에서 나선형 파일은 더 빠른 시공이 가능하고, 굴착이나 유지 관리가 필요하지 않으며, 차량 운송이 적고, 더 일찍 배송될 수 있기 때문에 설치 비용이 더 저렴합니다.

Q4. 일반적인 디자인 수명은 어떻게 되나요? 부식은 어떻게 제어됩니까?

파일 본체는 고품질 강철로 구성되며 아연 도금 및/또는 특정 코팅으로 보호됩니다. 자산에 필요한 예상 설계 수명을 달성하기 위해 설계 시 환경 노출 요인과 희생층 두께가 고려됩니다.
