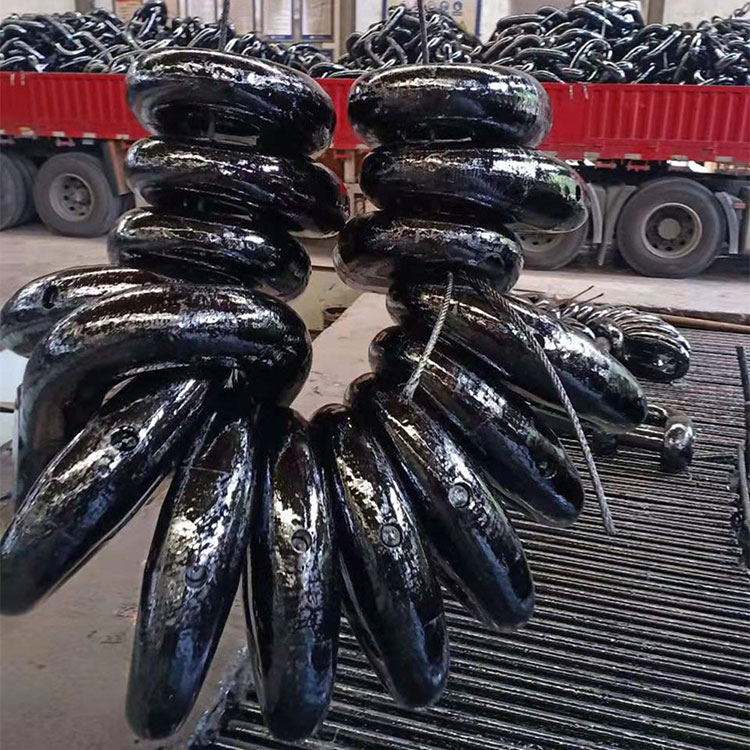

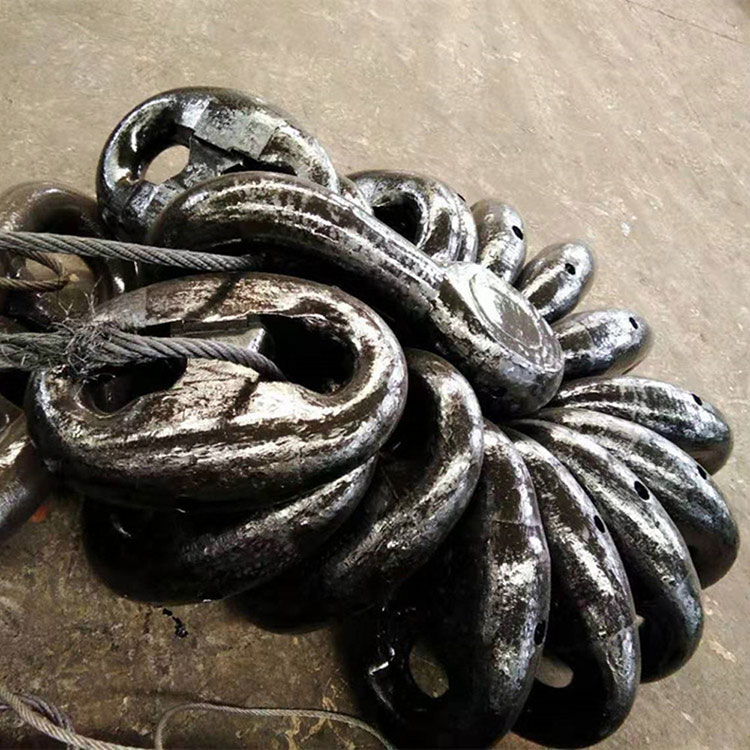

Kenter 합류 샤클

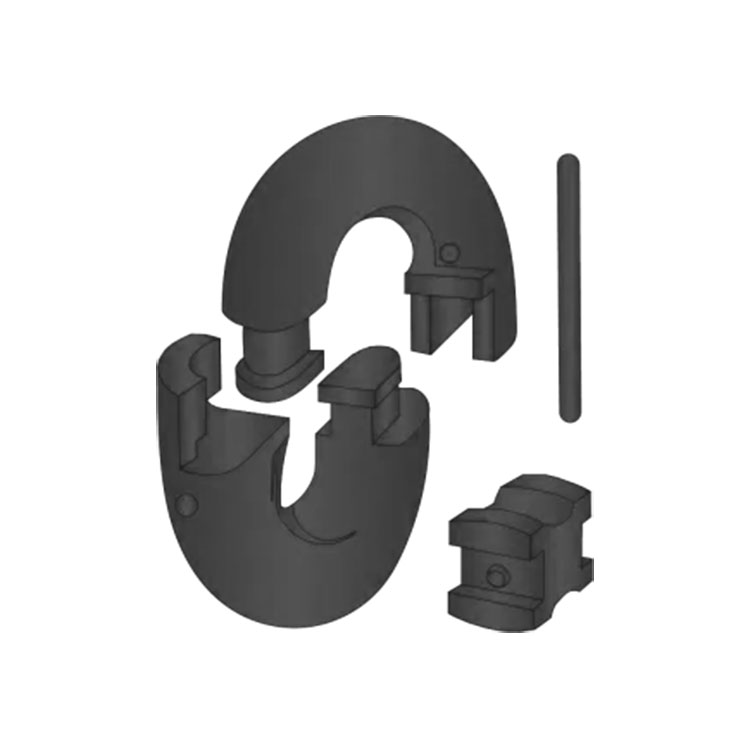

체인 케이블은 Kenter 결합 샤클을 사용하여 연결할 수 있습니다. Kenter 결합 샤클을 체인 케이블에 장착하는 방법에 대한 짧은 지침 비디오를 여기에서 찾을 수 있습니다.
치수는 구속력이 없으며 다를 수 있습니다.

문의 보내기

제품 설명

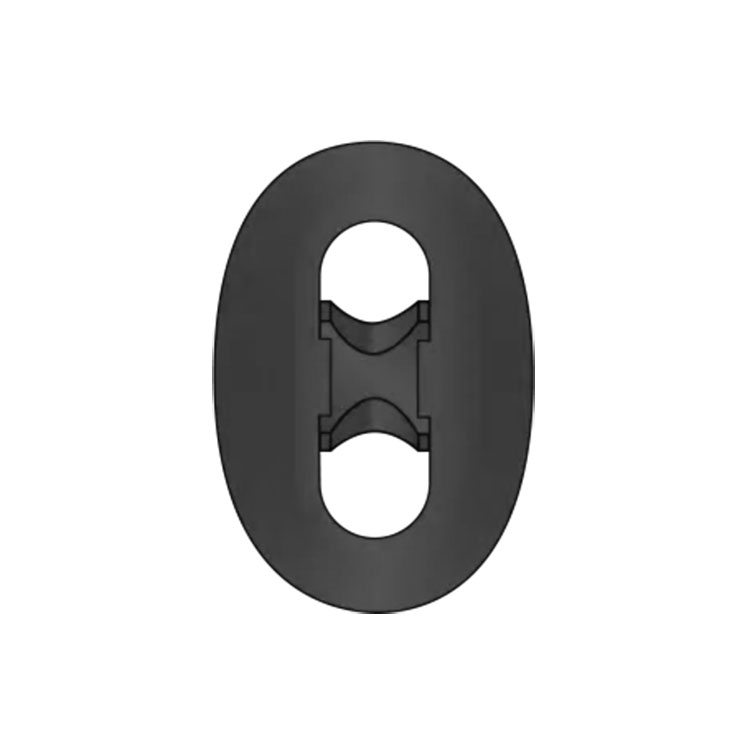

Kenter 합류 샤클

공칭 사양 (d)	l	p₁	W₄	h₁	h²	k	R₃	R₁	무게(kg)
11	66	44	46	4	38	17	7	20	0.47
12.5	75	50	53		45	19	8.5	23	0.54
14	84	56	59	6		21	9.5	26	0.60
16	96	64	67		55	24	10.5	29	0.65
17.5	105	70	74		60	27	12	32	0.88
19	114	76	80		65	29	13	35	1.13
20.5	123	82	86		70	31	14	38	1.36
22	132	88	92		75	33	15	40	1.64
24	144	96	101	10	80	36	16	44	2.13
26	156	104	109		85	40	17.5	48	2.58
28	168	112	118		95	43	19	51	3.30
30	180	120	126	10	100	46	20	55	4.15
32	192	128	134		110	49	21.5	59	5.06
34	204	136	143	12	115	52	23	62	6.01
36	216	144	151		120	55	24	66	6.89
38	228	152	160		130	58	25	70	8.40
40	240	160	168		140	61	27	73	9.63
42	252	168	176			64	28	77	11.00
44	264	176	185	16	150	67	29	81	12.45
46	276	184	193		160	70	31	84	14.10
48	288	192	202			73	32	88	16.70
50	300	200	210		170	76	34	92	19.00
52	312	208	218		180	79	35	95	20.30
54	324	216	227	20		82	36	99	23.70
56	336	224	235		190	85	38	102	26.70
58	348	232	244		200	88	39	106	27.20
60	360	240	252			91	40	110	27.70
62	372	248	260		220	94	42	113	35.00
64	384	256	269			97	43	117	38.40
66	396	264	277	25		100	44	121	42.30
68	408	272	286			103	46	124	46.00
70	420	280	294		240	106	47	128	48.70
73	438	292	307		260	111	49	134	53.00
76	456	304	319			115	51	139	60.70
78	468	312	328			119	52	143	65.50
81	486	324	340	30	280	123	54	148	75.00
84	504	336	353			128	57	154	90.00
87	522	348	365		300	132	58	159	96.00
90	540	360	378			137	60	165	108.00
92	552	368	386		320	140	62	168	114.00
95	570	380	399	35		144	64	174	128.00
97	582	388	407		340	147	65	178	133.00
100	600	400	420			152	67	183	146.00
102	612	408	428		360	155	68	187	158.00
105	630	420	441			160	70	192	160.00
107	642	428	449			163	72	196	180.00
111	666	444	466	40	380	169	74	203	198.00
114	684	456	479	40	380	173	76	207	204.00
117	702	468	491		400	178	78	214	225.00
120	720	480	504			182	80	220	250.00
122	732	488	512		420	185	82	223	263.00
124	744	496	521			188	83	227	290.00
127	762	508	533		440	193	85	232	312.00
130	780	520	546	50		198	87	238	333.00
132	792	528	554		460	201	88	242	350.00
137	822	548	575			208	92	251	392.00
142	852	568	596		480	216	95	260	436.00
147	882	588	617		500	223	98	269	485.00
152	912	608	638		520	231	102	278	537.00
157	942	628	659		540	239	105	287	591.00
162	972	648	680		560	246	109	296	651.00
